Korrespondance B el teori og el diagram i - og til lejlighed / bolig /hus




Karakteristisk for Korrespondancen B er den såkaldte skinneledning. Der går en ubrudt ledning fra den ene korrespondanceafbryders skinneklemme til den andens ditto.

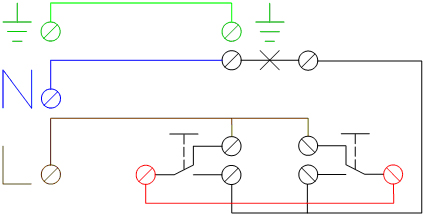

Korrespondance B



Bemærk at den faste fase føres mellem to afbrydere. Kunne måske vise sig fordelagtigt, når der skal vælges mellem A- eller B-metode, hvis der alligevel skulle installeres en stikkontakt i kombination med 2 af afbryderne. For korrekt virkemåde, skal lampeledningen og fasen monteres i samme side når antallet af tryk fordrer en krydsnings på afbryder. Prøv evt selv at undersøge, om samtlige afbrydere kan tænde og slukke ved alle kombinationer, hvis lampeledningen blev monteret til den højre korrespondanceafbryder i stedet for. Der er en ubrudt strømvej fra fase, gennem afbryderne og videre gennem lampen og tilbage til nul: der er lys i lampen.
