Farvekoder for trykknapaktuatorer
Farvekoder for trykknapaktuatorer og deres betydning + deres funktion.
Fra maskinsikkerhed elektrisk materiel på maskiner.

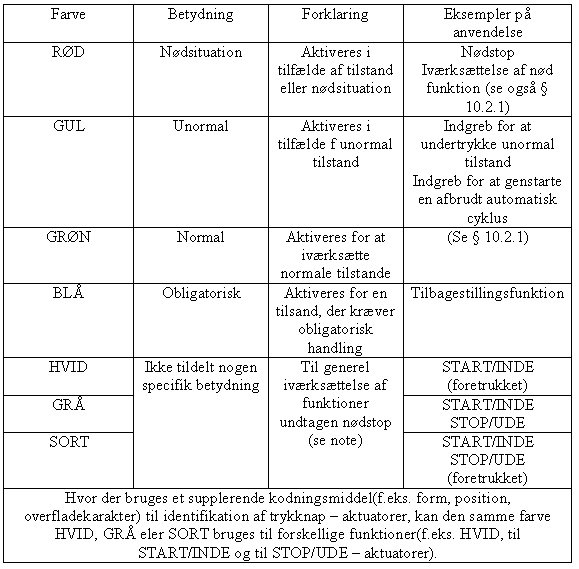

Trykknap – aktuatorer skal være farvekodede i henhold til tabel 2 i Maskinsikkerhed elektrisk materiel på maskiner afsnit 204-1 2. udgave §10.2.1.Farverne for START/INDE – aktuatorer bør være HVID, GRÅ eller SORT, hvor HVID foretrækkes. GRØN er også tilladt. RØD må ikke bruges.
Farven RØD skal bruges til aktuatorer for nødstop og nødafbrydere.
Farverne for STOP/UDE – aktuatorer bør være SORT, GRÅ eller HVID, hvor SORT foretrækkes. GRØN må ikke bruges. RØD er tilladt, men det anbefales, at RØD ikke bruges i nærheden af et nødstop indretning.
HVID, GRÅ eller SORT er de foretrukne farver for trykknapaktuatorer, som skiftevis virker som START/INDE – og STOP/UDE – trykknapper. Farverne RØD, GUL eller GRØN må ikke bruges.
HVID, GRÅ eller SORT er de foretrukne farver for trykkanapaktuatorer, som udløser en funktion, mens de påvirkes, og standser funktionen, når de slippes (f.eks. styreindretninger, som kræver vedvarende påvirkning (hold – to – run). Farverne RØD, GUL eller GRØN må ikke bruges.
Trykknapper for tilbagestilling skal være BLÅ, HVID, GRÅ eller Sort. Hvor de også virker som STOP/UDE – trykknap, foretrækkes farverne HVID,GRÅ eller SORT, idet SORT først og fremmest foretrækkes. GRØN må ikke bruges.
